Circuito de simple efecto con valcula 4/2 y regulacion de entrada y salida

En esta clase que hemos estado en informática hemos hecho este esquema con la aplicacion FLUIDSIM. A mi me ha gustado mucho. Ademas es un programa fácil con el que aprender.

Puedes descargarla en : https://fluidsim.uptodown.com/windows

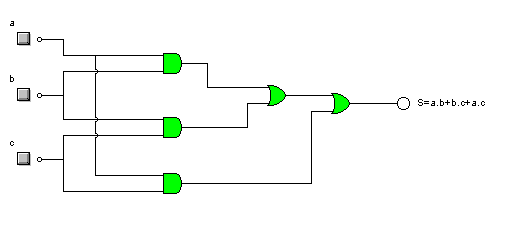

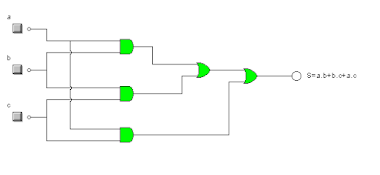

Ejercicio Incubadora

 En estos últimos días de clase que estuvimos en informática, hemos resuelto un ejercicio de los apuntes que nos dice que la salida es igual a a.b+b.c+a.c. Para ello  he utilizado 5 puertas lógicas de la cuales 3 son AND Y 2      son OR

Codigo de colores de la resistencias- Calculadora de Resistencia DigiKey

En la web de Digi-Key  tenemos una calculadora de valores en funcion del color de sus rayitas

Instalacion de fontaneria en cuarto de baño

En clase hemos estado haciendo un esquema de fontaneria . Mi experienca ha sido buena , aqui os dejo la tarea:

Tarea individual con Excel Microsoft365

 En clase cada uno de nosotros hemos hecho un libro compuesto por una o varias hojas de calculo para demostrar nuestro dominio del programa. Os dejo una imagen de la tarea con un vinculo en ella.

Consumo coches.xlsx

Glosario Bloque 1 TIC

   Glosario:

Comunicación

Red de comunicaciones

Telecomunicaciones

Señal analógica

Perturbaciones

Espacio radioeléctrico

Amplitud y periodo

Ondas electromagnéticas

Frecuencia

Espectro

Bandas de onda

Comunicación alámbrica o inalámbrica

Interferencias

Fibra óptica

Estaciones repetidoras

Antenas parabólicas

Órbitas geoestacionarias

Modulación





Espacio Radioeléctrico o Espectro electromagnético (EM)



 Se denomina frecuencia a la cantidad de veces que se reitera un suceso o proceso en un cierto periodo temporal. En el terreno de la física, por otra parte, una onda es un movimiento periódico cuya propagación se desarrolla en el vacío o en un medio físico.  La idea de frecuencia de onda, por lo tanto, alude al número de veces que se repite una onda en una determinada unidad temporal. El concepto está vinculado a la longitud de onda, que es la distancia recorrida por la oscilación en un tiempo específico.La relación que mantienen la frecuencia de onda y la longitud de onda es inversa : a mayor longitud de onda, menor frecuencia de onda (y viceversa). La onda, cuando es más larga, se repite menos.

 El espectro radioeléctrico está formado por las ondas electromagnéticas propagadas por el espacio (es decir, sin una guía artificial) en las frecuencias comprendidas entre 9 kHz y 3.000 GHz.La frecuencia es el número de repeticiones por unidad de teimpo de cualquier evento periódico. El periodo es la duración de tiempo de cada evento repetitivo, por lo que el período es el recrícopo de la frecuencia. También se denomina frecuencia temporal, que subraya el contraste con la frecuencia espacial y la frecuencia angular.

 Se denomina espectro electromagnético a la distribución energética del conjunto de las ondas electromagnéticas. Principalmente se peude dividir este espectro en (ordenadas de menor a mayor frecuencia) :

- Rayos Gamma  (γ)(energía nuclear)

- Rayos X

-Ondas ultravioleta

- Luz visible por el ojo humano

- Infarrojo:

Infarrojo de onda corta

Infarrojo de onda media

Infarrojo de onda larga

 - Microondas

- Ondas de radar

- ondas de TV

- ondas de radio AM

-onda eléctrica



Una onda es la  magnitud física cuya perturbación se propaga en el medio se expresa como una función tanto de la posición como del tiempo.La teoría de ondas se conforma como una característica rama de la física que se ocupa de las propiedades de los fenómenos ondulatorios independienteme de cuál sea su origen físico.

En las ondas hay diferentes factores:

 λ es la longitud de la onda, es la distancia que serara dos pntos máxims de una onda.

T es el periodo de la onda, es el tiempo que tarda en producirse una onda completa( desde el pto.0 al pto.4), se mide en segundos/onda

En movimientos linealed de velocidad constante:

velocidad = ---------------------------------------

Tiempo empleado:

La velocidad de la onda será la relación entre su longitud de onda  λ y el tiempo en  la que esta se produce T

espacio recorrido

velocidad = -----------------------------  --->  v= λ / T ----->λ= v ·T
